배수-폐기물-환기 라인 파악하기

집 주변의 배관을 수리해야 하는 경우 배수-폐기물-환기 시스템(DWV)을 이해하는 것이 도움이 됩니다. 집에 있는 지방 파이프는 폐수를 도시 하수관이나 개인 하수 처리 시설( 정화조 및 필드 라고 함)로 운반하는 DWV를 구성합니다 .

• 배수관은 싱크대, 샤워기, 욕조 및 가전 제품에서 물을 모으는 것입니다.

• 배수관은 변기에서 물과 물질을 제거합니다.

• 벤트 파이프는 하수 가스를 제거하거나 배출하고 공기가 시스템으로 들어가도록 하여 폐수가 자유롭게 흐를 수 있도록 합니다.

배수관은 주철, 아연 도금 파이프, 구리 또는 플라스틱으로 만들어집니다. DWV 시스템에 사용되는 자재를 규제하는 지역 건축 법규가 수년에 걸쳐 변경되었으므로 대부분의 오래된 주택에는 자재가 조합되어 있습니다.

일반적인 세면대는 이러한 모든 구성 요소가 함께 작동하는 방식을 보여주는 좋은 예입니다. 당신은 아마도 당신의 화장대 아래에 있는 파이프를 관찰하는 데 많은 시간을 소비하지 않았을 것입니다.

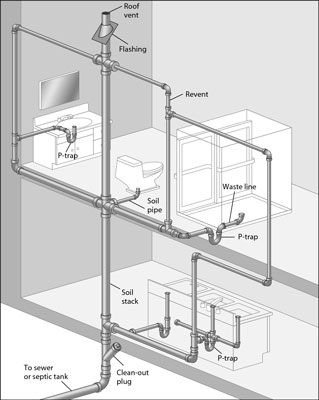

일반적인 DWV 시스템의 이 다이어그램을 배관 나무라고 합니다.

• 물은 싱크대 배수구를 따라 p-트랩(문자 모양 때문에 그렇게 불림)으로 흘러 들어가 하수 가스와 악취가 파이프를 통해 집으로 들어가는 것을 방지하기 위해 물로 채워집니다. 이 물은 더 많은 물이 통과할 때마다 새로워집니다.

• p-트랩에 부착된 배수관은 벽의 구멍으로 들어갑니다.

• 벽 뒤(보이지 않는 곳)에서 통풍관과 배수관은 폐수 시스템의 제어 센터인 토양 더미로 이어집니다. 배수관은 폐수를 토양 더미로 가져갑니다. 굴뚝을 통해 하수 가스는 환기 라인을 통해 지붕까지 운반됩니다.

집에 있는 모든 수도꼭지와 수도 기구는 배수구, 파이프 및 통풍구와 같은 동일한 시스템을 사용합니다. 모든 폐기물 라인에는 시스템 내의 심각한 장애물을 청소할 수 있도록 접근 가능한 Y자형 피팅인 청소부가 있습니다.
