태양광 발전 옵션 평가: 태양 차트 그리기

태양열 차트를 작성하면 하루 동안 예상할 수 있는 직사광선의 양을 알 수 있으므로 거주 지역에서 태양광 발전이 실행 가능한 옵션인지 결정할 수 있습니다. 태양 차트는 그리기 쉽고 하늘을 가로지르는 태양의 움직임을 나타내는 방법을 제공합니다. 다음은 자신만의 태양 차트를 만드는 방법과 집에서 받을 것으로 예상되는 햇빛의 양을 평가하는 데 사용하는 방법입니다.

태양의 기본 경로 도표

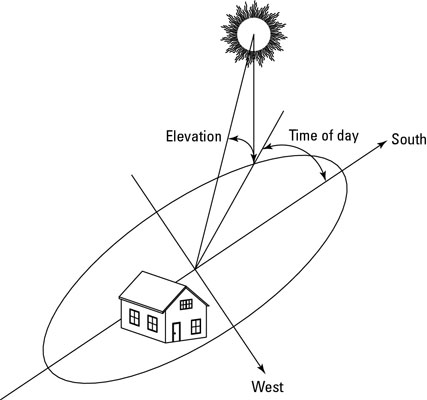

태양의 위치는 방위각 과 고도의 두 가지 각도로 나타낼 수 있습니다 .

• 방위각 은 고정된 선에서 태양의 각 거리입니다. 북반구에서 그 고정된 선은 아마도 바로 남쪽으로 뻗을 것입니다. 이론적으로 정오에 태양이 바로 머리 위에 있을 때 방위각은 0입니다.

• 표고 는 지면과 평행한 선과 지면에서 태양까지 이어지는 선이 이루는 각도입니다. 태양이 바로 머리 위에 있는 경우 고도 측정은 90도입니다. 수평선에 앉았을 때 고도는 0입니다.



  하늘에서 태양의 위치를 ​​플로팅합니다.

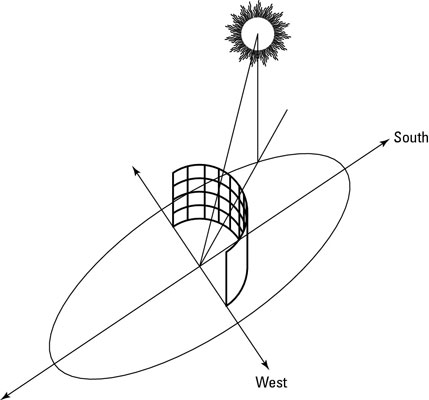

그런 다음 하루 동안의 태양 이동 그래프를 만듭니다. 집 주위를 감싼 모눈종이 한 장을 상상해 보십시오. 날이 갈수록 모눈종이에 태양이 비치는 곳에 점을 찍습니다.

태양 차트 만들기.

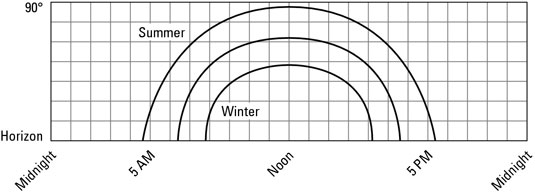

다음 그림은 태양의 움직임을 플롯한 경우의 태양 차트 모양을 보여줍니다. 가운데의 호는 봄 또는 가을을 나타냅니다. 다른 모든 경로는 하지와 동지(각각 6월 21일과 12월 21일)인 1년 중 낮이 가장 길고 짧은 두 극단 사이에 있습니다.

연중 다른 시간대의 일일 태양 차트.

스카이라인 효과 추가

수평선, 건물, 나무, 타워 등을 포함하는 스카이라인 장애물을 태양 차트에 쉽게 추가할 수 있습니다.

태양이 산이나 높은 건물 뒤로 넘어가면 직사광선이 전혀 들어오지 않습니다. 태양이 나무 뒤로 가면 직사광선을 받을 수 있지만 대부분은 그늘이 됩니다. 수평선의 장애물은 또한 새벽과 황혼의 시간을 바꿉니다. 큰 산이 집 바로 서쪽에 있으면 황혼이 훨씬 빨리 집니다.

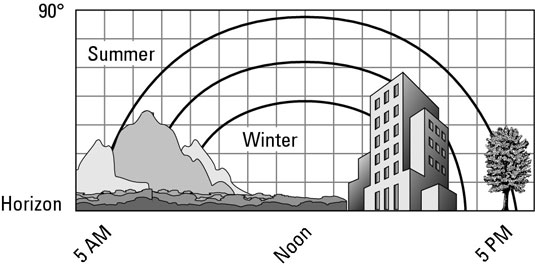

태양 차트에 스카이라인을 추가합니다.

다음과 같이 작동 하는 Solar Pathfinder 를 구입(매우 비싸고 한 번만 필요함)하거나 임대(주당 $25)할 수 있습니다. 측정하려는 위치에 서서 장치를 남쪽으로 조준합니다(나침반이 있음). ), 수평을 맞추고(거품 수준이 있음), 돔형 표시기의 음영 반사를 읽습니다.

햇빛 강도 참고

태양이 하늘에서 낮을 때 태양 복사는 더 많은 대기를 통과해야 하므로 산란과 흡수에 의해 감소됩니다.

태양은 바로 머리 위에 있을 때 가장 강렬합니다. 그리고 여름 햇빛은 겨울보다 훨씬 강합니다.

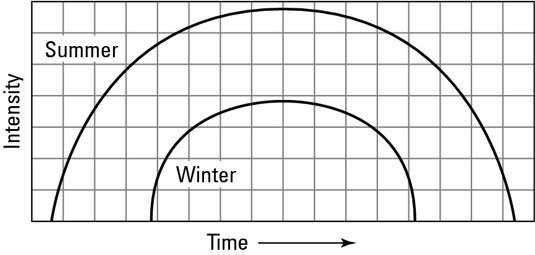

하루와 계절의 일조량을 플로팅합니다.

햇빛도 날씨에 따라 변합니다. 아침에 기후가 자주 흐리거나 흐리면 차트 왼쪽에 매우 얕은 곡선이 표시되고 안개가 꺼지면 차트가 정상으로 돌아갑니다.

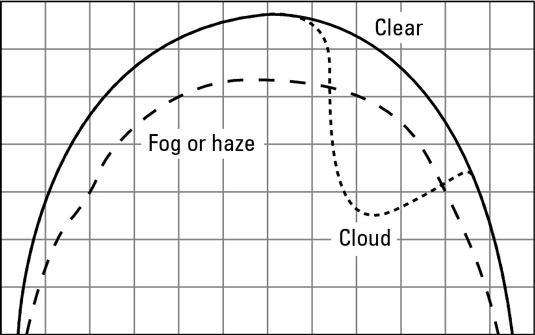

일조량은 기상 조건에 따라 다릅니다.
