British National Hive Deep and Shallow Frames의 컷 목록

브리티시 내셔널 하이브의 사이드 바는 상단이 넓고 하단이 좁아집니다. 이 가늘어지는 모양은 프레임 사이의 정확한 거리를 제공하고 꿀벌이 자유롭게 이동할 수 있도록 프레임 주위와 프레임 사이에 적절한 벌 공간을 허용합니다(그래서 프레임이 서로 붙지 않음).

각 끝 막대의 상단에는 상단 막대를 수용할 수 있는 노치가 있고 하단에는 하단 막대를 수용할 수 있는 노치가 있습니다.

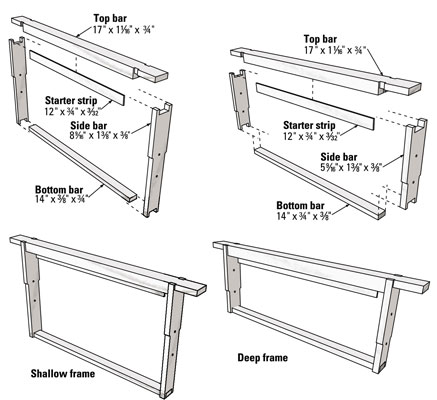

다음 표에서 재료 열에는 공칭 치수가 나열되고 치수 열에는 실제 최종 측정값이 나열됩니다.

크레딧: Felix Freudzon의 일러스트레이션, Freudzon 디자인

크레딧: Felix Freudzon의 일러스트레이션, Freudzon 디자인

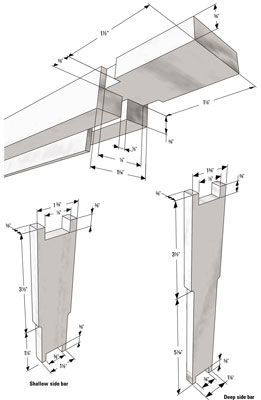

사이드 바의 까다로운 컷을 만드는 방법

다음 단계를 따르고 앞의 그림을 참조하여 사이드 바를 절단하십시오. 기본 단계는 깊고 얕은 사이드 바에 대해 동일합니다. 테이블 톱이나 테이블 라우터(있는 경우)를 사용하여 이러한 절단을 하십시오.

프레임을 조립 라인 방식으로 만드는 것이 가장 쉽습니다. 특정 컷을 만들기 위해 작업 공간을 설정한 다음 필요한 모든 조각 에 반복적으로 컷을 만듭니다 . 예를 들어, 도구와 측정을 다시 조정하고 하단 노치로 이동하기 전에 모든 측면 막대의 상단 노치를 모두 잘라냅니다.

막대의 각 수직 가장자리에서 1/8인치의 재료를 제거하여 테이퍼를 만듭니다.

사이드 바의 하단 부분은 상단 부분보다 좁습니다. 깊은 사이드 바와 얕은 사이드 바 모두 테이퍼 컷은 상단에서 3-1/2인치 아래로 시작됩니다.

사이드 바 상단에서 너비 7/8인치, 깊이 3/8인치의 노치를 자릅니다.

프레임을 조립할 때 상단 바가 이 노치에 끼워집니다.

사이드 바 하단에서 너비 3/4인치, 깊이 3/8인치의 노치를 자릅니다.

프레임을 조립할 때 하단 막대가 이 노치에 끼워집니다.

상단 바의 까다로운 컷을 만드는 방법

다음 단계에 따라 상단 막대를 까다롭게 자르십시오(그림은 천 단어의 가치가 있으므로 앞의 그림을 참조하십시오).

상단 바의 지정된 밑면의 전체 긴 길이를 따라 폭 1/8인치 x 깊이 3/8인치의 커프를 자릅니다.

상단 바의 양쪽 끝과 양쪽 끝에서 폭 3/8인치, 깊이 3/32인치의 수직 노치를 자릅니다.

노치는 막대 끝에서 1-1/2인치 뒤로 시작합니다. 프레임을 조립할 때 사이드 바의 상단을 이 노치에 삽입합니다.

막대 양쪽 끝의 아래쪽에서 작업하여 깊이 3/8인치 x 너비 17/8인치의 토끼를 만드십시오.

이렇게 하면 상단 표시줄의 각 끝에 탭이 생성됩니다.
